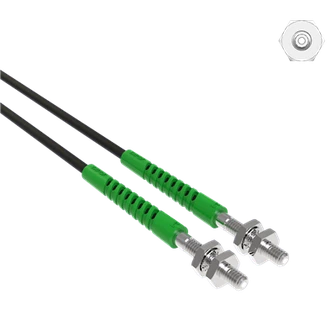

Kunststoff-Glasfaser-Sensor-Patchkabel der M4-Serie

Das faseroptische Sensor-Patchkabel aus Kunststoff der M4-Serie ist eine optische Übertragungskomponente mit kleiner Schnittstelle, die an kleine Installationsräume im industriellen Sensorbereich angepasst ist. Seine Kernkonfiguration besteht aus einem M4-Gewindeanschluss und einer Kunststofffaser (POF). Aufgrund seiner kompakten Größe und stabilen Signalübertragungsfähigkeit wird es häufig in Szenarien zur Präzisionsprüfung von Werkstücken eingesetzt.

Glasfasergehäuse aus Kunststoff: Der Kern besteht hauptsächlich aus PMMA-Kunststoff-Lichtwellenleitern mit gängigen Kernspezifikationen, einschließlich Kombinationen von 0,25 mm*9+0.5 mm und 0,5 mm, anpassbar an das häufig verwendete 650-nm-Rotlichtband. Einige Modelle verwenden importierte japanische Glasfaserkabel, um die Übertragungsstabilität zu gewährleisten. Für präzise Inspektionsanforderungen können einige Modelle Signale von Werkstücken mit einer Größe von nur 0,05 mm erfassen, und die Übertragungsdämpfung über kurze Entfernungen erfüllt die Signaltreueanforderungen der Präzisionsmessung.

M4-Miniaturstecker: Ausgestattet mit einem M4×0,7-Gewindeanschluss mit 4 mm Außendurchmesser. Der Kopf besteht größtenteils aus Edelstahl und bietet eine hohe mechanische Festigkeit. Die Schraubverriegelung erhöht die Verbindungsstabilität und passt sich an beengte Einbauräume an. Einige Modelle verfügen außerdem über ein reserviertes M2,6×0,45-Gewinde zum Hinzufügen eines Telekonverterobjektivs, um den Erfassungsbereich zu erweitern. Der Faserkopf durchläuft einen 4-stufigen Polierprozess, der zu einer hervorragenden Ebenheit und Glätte der Endfläche führt und optische Signalverluste reduziert.

Schutz- und Verstärkungsstruktur: Kabelmäntel sind üblicherweise in feinen Durchmesserspezifikationen wie 1,0 mm und 1,3 mm erhältlich, wobei einige aus vernetztem Polyethylen bestehen; Glasfaserrohre bestehen aus geglühten Kapillarrohren, die in unregelmäßige Formen gebogen werden können, um sich an komplexe Verkabelungen anzupassen. Einige Produkte verfügen über verstärkte Konstruktionen in wichtigen Bereichen und sind auch mit frei geschnittenen Verbindungsmethoden kompatibel, was eine einfache Längenanpassung vor Ort je nach Installationsabstand ermöglicht.

Notizen

Der Erkennungsabstand variiert je nach Verstärker und Größe des erkannten Objekts.

Die Länge des Sensorkabels kann je nach Kundenwunsch angepasst werden.

Notizen

Der Erkennungsabstand variiert je nach Verstärker und Größe des erkannten Objekts.

Die Länge des Sensorkabels kann je nach Kundenwunsch angepasst werden.

Geeignet für beengte Einbauräume: Der M4 ist ein kleiner Schnittstellenstandard für Industriesensoren, wodurch er sich im Vergleich zur M6-Serie besser für die Installation in räumlich begrenzten Geräten-wie elektronischen Bauteilen und Präzisionsinstrumenten eignet. Es bietet außergewöhnliche Flexibilität in Szenarien mit dichter Verkabelung.

Hochgradig anpassungsfähig für eine präzise Erkennung: Der Faserkern mit feinem-Durchmesser gepaart mit hochpräzisen-geschliffenen Spitzen ermöglicht die genaue Signalerfassung von winzigen Werkstücken und eignet sich daher besonders für die Übertragung von Sensorsignalen von kleinen Hardware- und Elektronikkomponenten.

Einfache Installation und Wartung: Unterstützt frei geschnittene Längen; Einige Kits enthalten Glasfaserspalter zur schnellen -Größenanpassung vor Ort. Die Gewindeverbindungsmethode ist einfach zu bedienen und ermöglicht ein schnelles Ein- und Ausstecken für Wartungszwecke auch in dicht bepackten Umgebungen.

Es wird häufig in Bereichen wie visuellen Sensorgeräten, Industrierobotern, Lebensmittelverarbeitung und -verpackung, Präzisionsprüfung automatisierter Geräte und Automobilherstellung eingesetzt.
